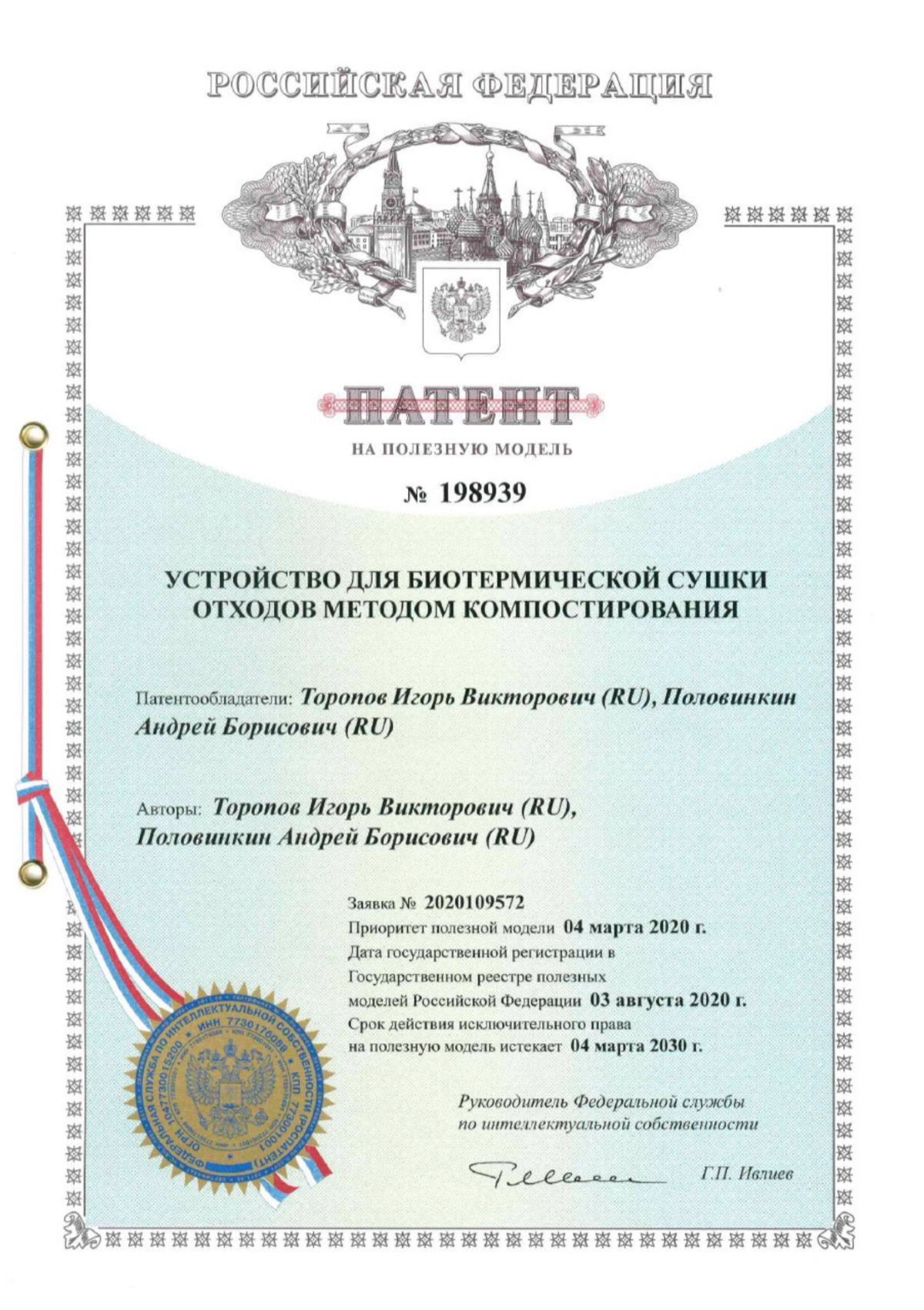

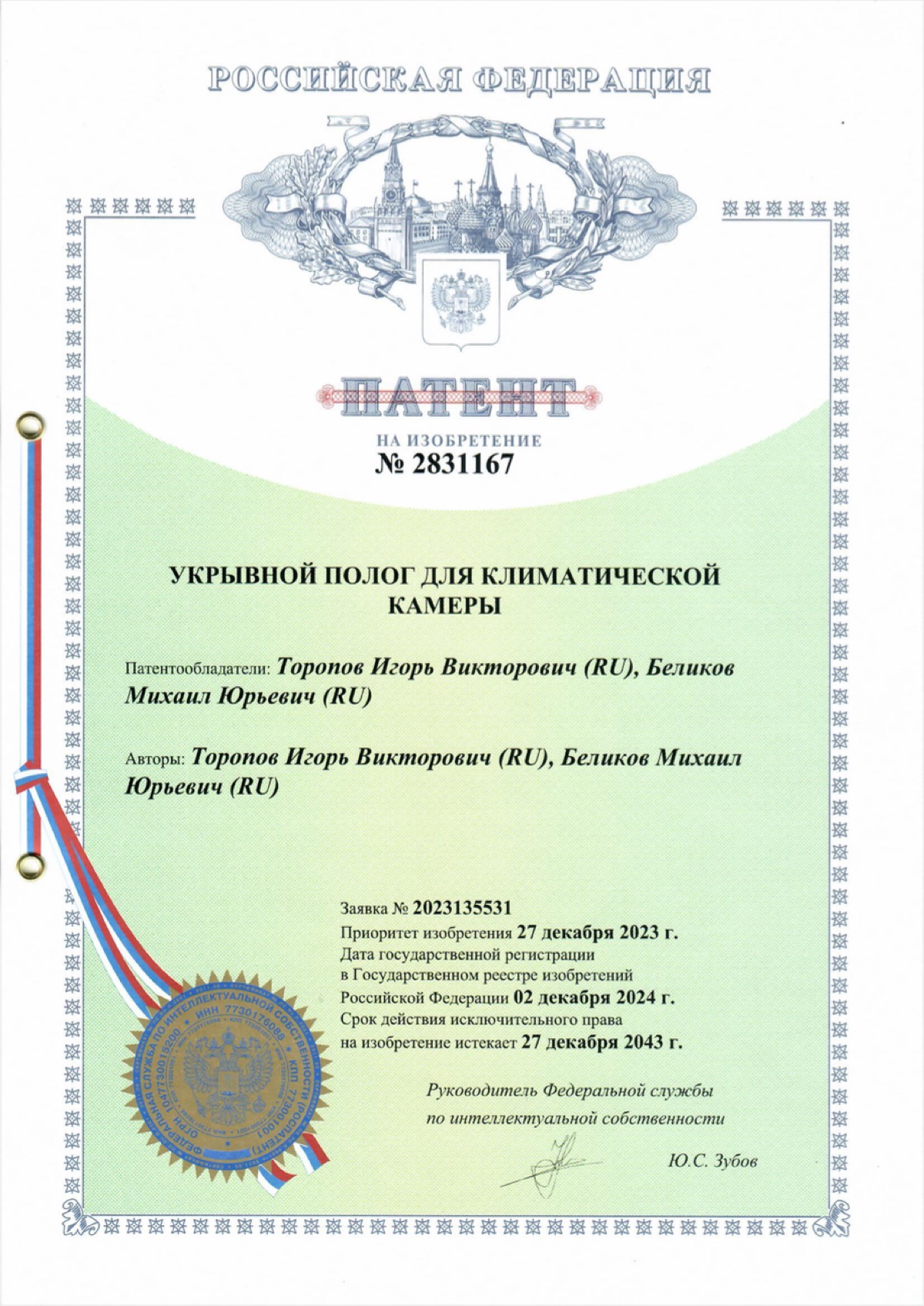

Технологические решения и способы производства имеют статус изобретений и полезных моделей.
Технологии компостирования биогенных отходов в
«климатической камере©»
Расчёт производственных мощностей и поставка технологического оборудования
Технологические решения и способы производства имеют статус изобретений и полезных моделей.

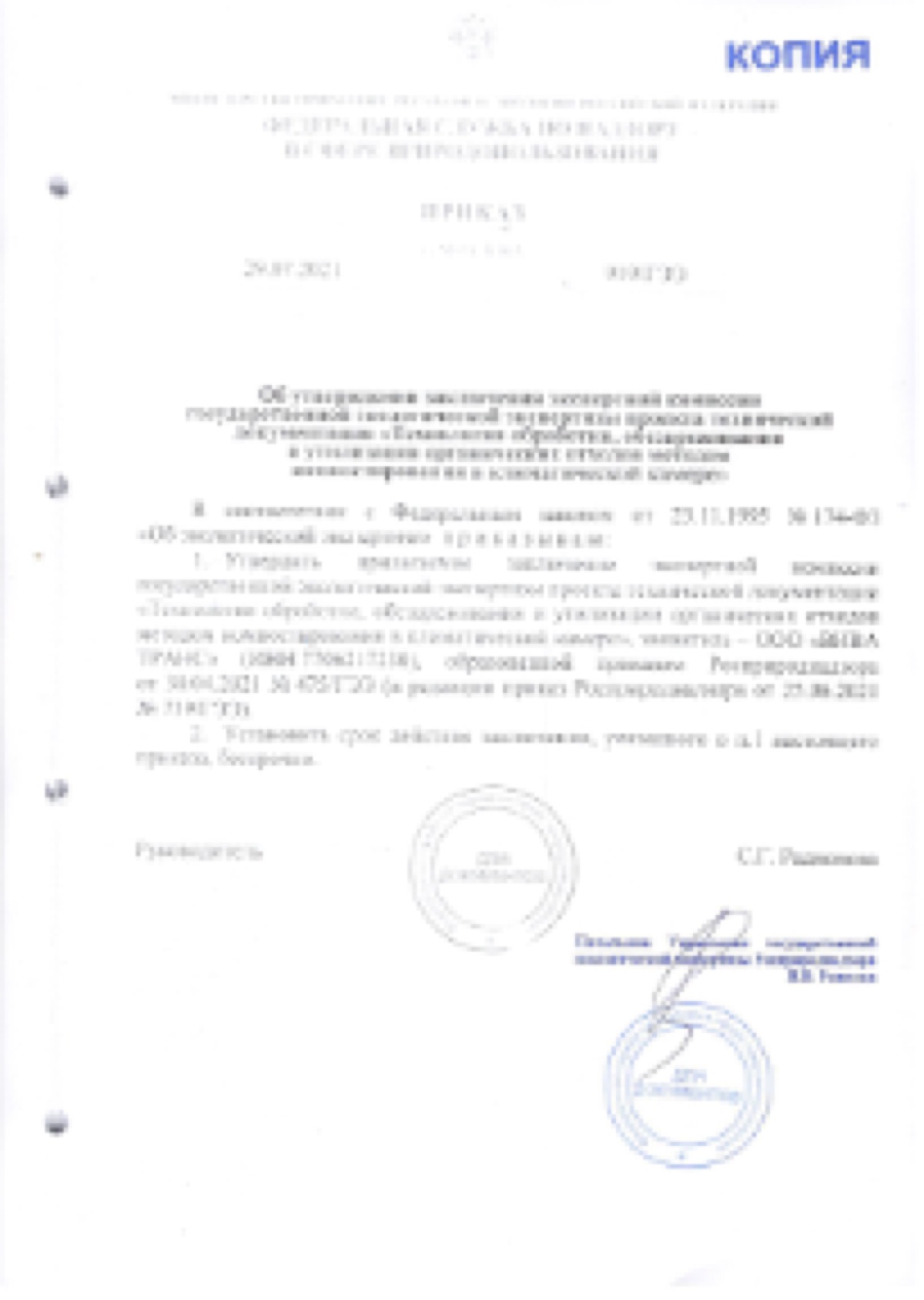

Экологическая безопасность технологии имеет положительное заключение Федеральной службы природопользования России «Об утверждении экспертной комиссии государственной экологической экспертизы проекта технической документации «Технология обработки, обезвреживания и утилизации органических отходов методом компостирования в климатической камере» приказ № 919-ГЭЭ от 27.07.2021 г.
Технология имеет статус «Наилучшая доступная технология» по техническим, экологическим, экономическим и ресурсосберегающим показателям. Продукция изготавливается с применением вторичных ресурсов с документальным подтверждением их количества, что является важной составляющей при заключении договоров, особенно для государственных нужд.

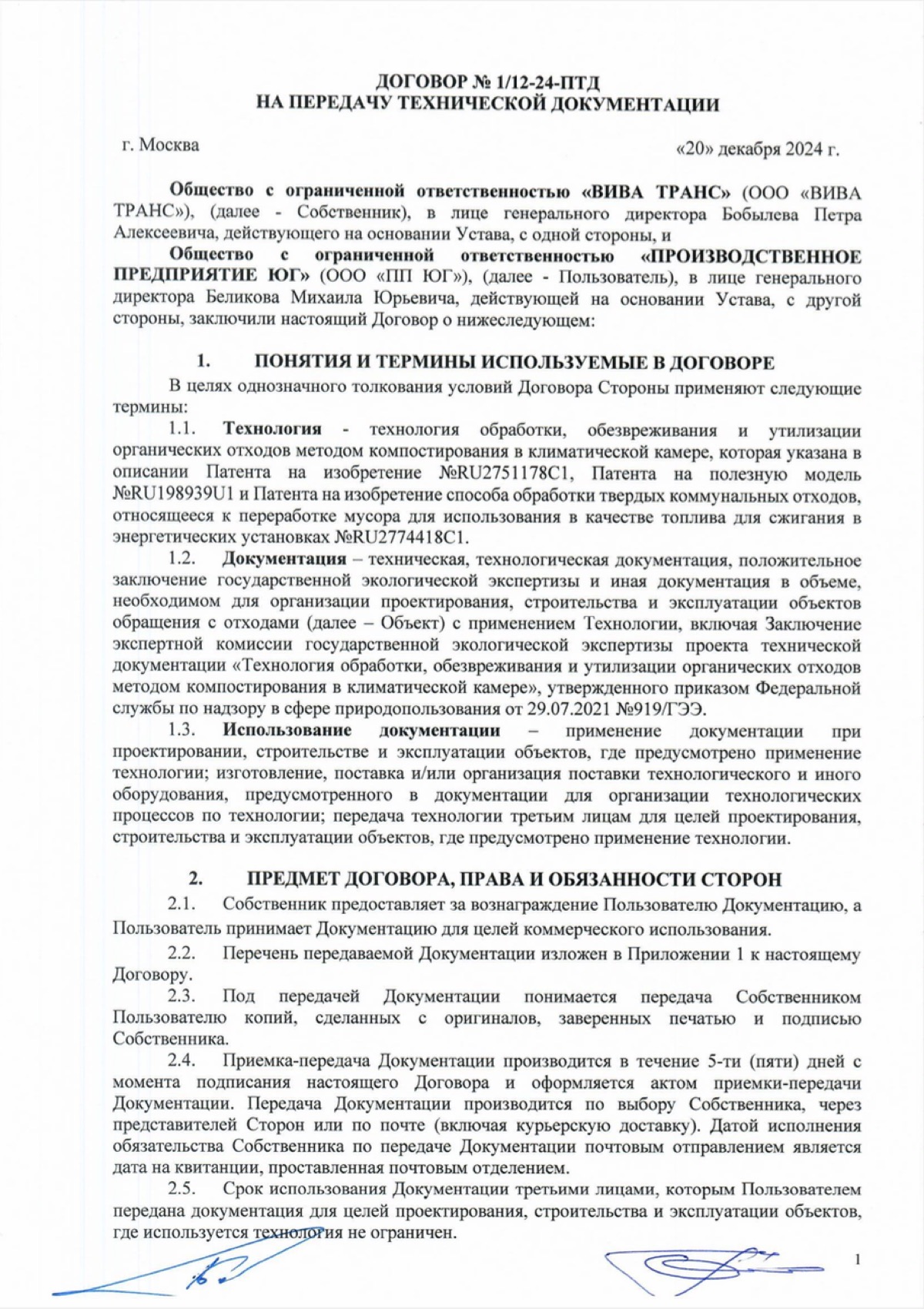

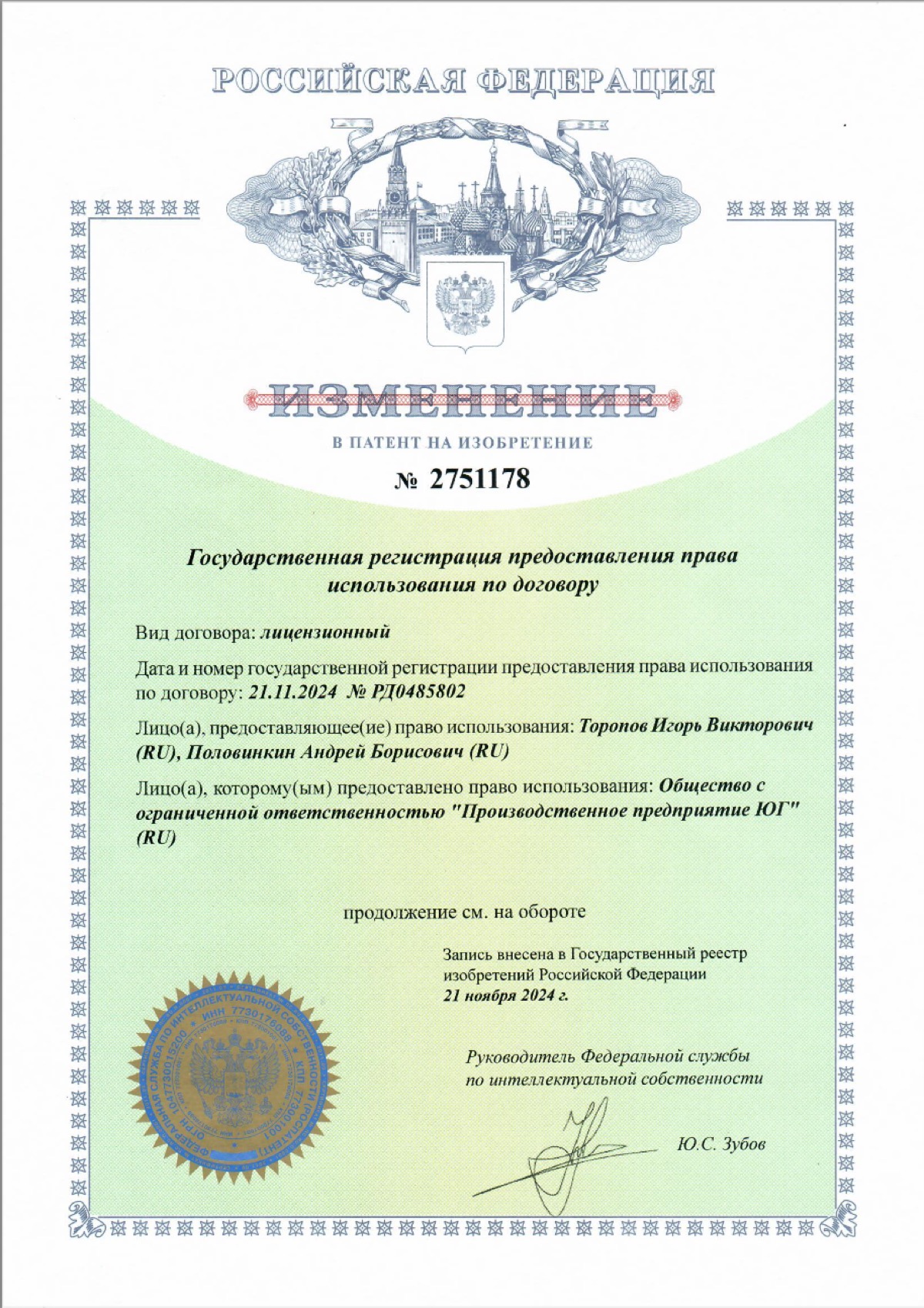

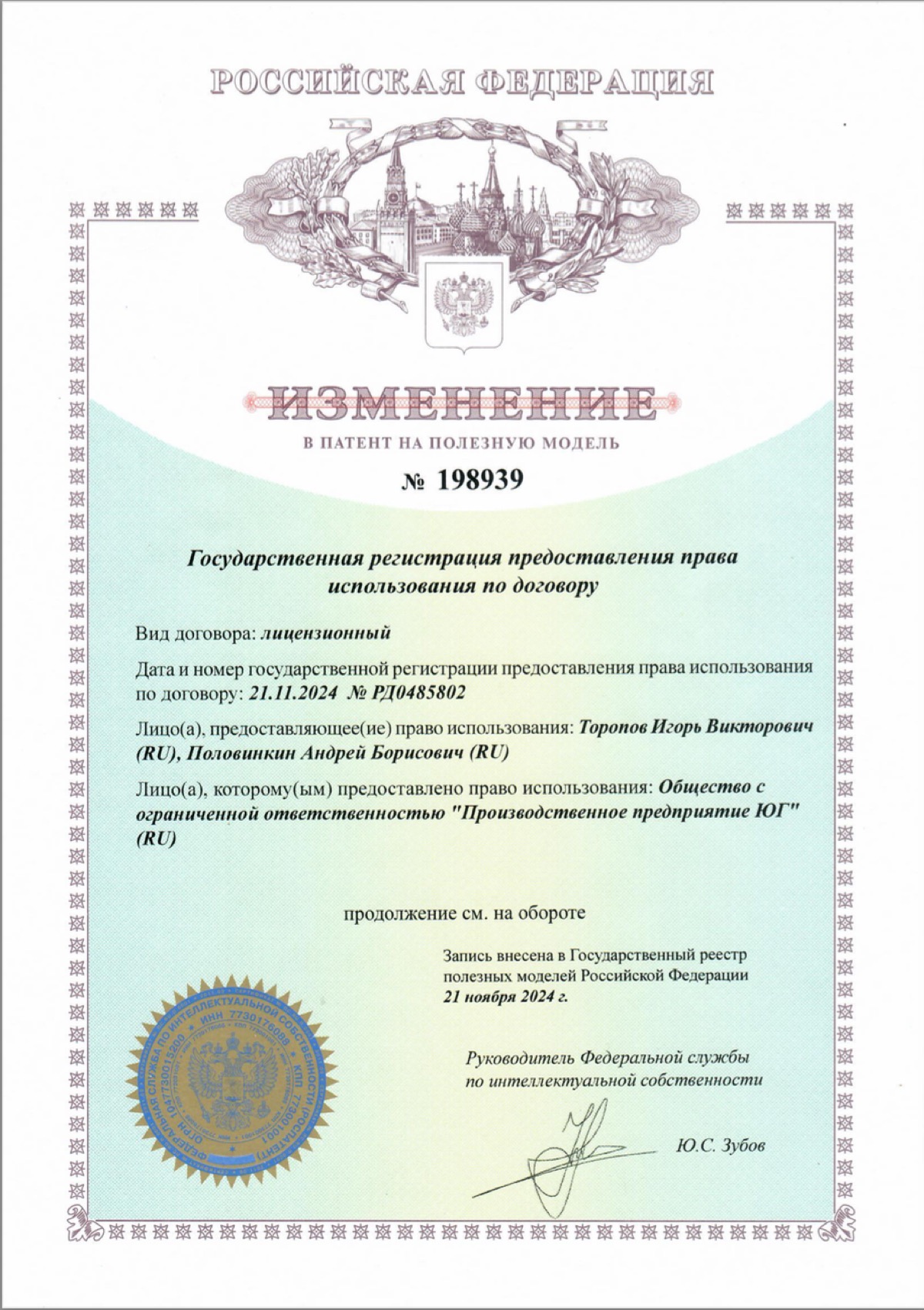

Компания «ПП ЮГ» имеет право коммерческого использования технологии и охраняемых авторских прав на основе договорных отношений с её правообладателями, с возможностью передачи прав заказчику с надлежащим документальным оформлением передачи и регистрацией в Роспатенте.
В РФ с применением технологии построены 10 заводов: 2 по производству удобрений и почвогрунтов; 8 в системе обращения с ТКО (ТБО).
Технологические решения отвечают нормам и правилам, закреплённым в ГОСТ Р 70718-2023, п. 6.3.
Технологии обработки, обезвреживания и утилизации органических отходов методом компостирования в климатических камерах © используют производственные процессы аэробного биотермического компостирования под укрывным полупроницаемым мембранным пологом по заданным алгоритмам с возможностью производства продукции по рецептурам, учитывающим её применение в конкретных природных условиях.
Утилизация биоразлагаемых органических отходов. Обезвреживание отходов, в том числе ТКО, методом «Биотермической сушки»©.
Производство на основе биотермических компостов органических удобрений и почвенных кондиционеров.
Производство с использованием органических удобрений почвогрунтов, грунтов питательных, многокомпонентных искусственных почвогрунтов и искусственных почвоподобных субстратов. Возможна коррекция рецептур с учётом культур растений и природно-климатических особенностей регионов применения.
Производство на основе отсева ТКО технических грунтов для рекультивации нарушенных земель и послойной изоляции отходов на объектах их захоронения. Производство с применением «Биотермической сушки»© альтернативного топлива (RDF) из ТКО.

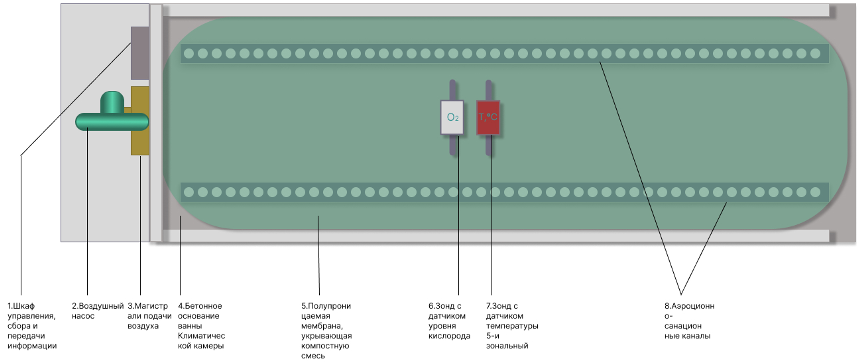

Система аэрационно-санационных каналов климатической камеры (САСККК) обеспечивает дозированную подачу воздуха в компостируемый материал и отвод компостной влаги.
Система принудительного орошения (доувлажнения) компостируемого материала обеспечивает влажность, необходимую для жизнедеятельности аэробных микроорганизмов.
Система нагнетания воздуха климатической камеры (СНВКК) подаёт атмосферный воздух под избыточным давлением в САСККК и далее в компостируемый материал. Вентилятор работает по командам ПЛК камеры в соответствии с программами ПО «АЭРОКОМПОСТ».

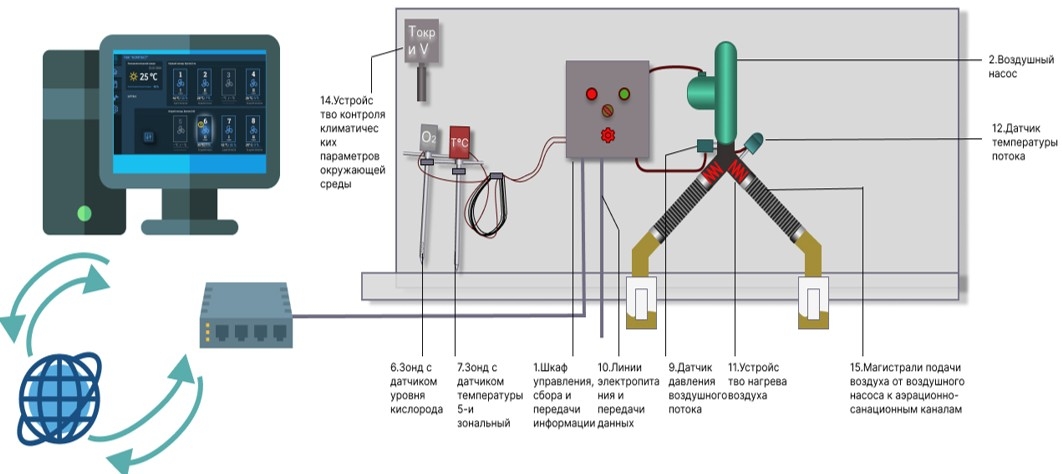

Система контрольно-измерительного и коммутационного оборудования климатической камеры с блоком управления режимами компостирования (СКИОКК) собирает данные о параметрах процесса и управляет системой нагнетания воздуха. Программируемый логический контроллер (ПЛК) входит в блок управления камеры.

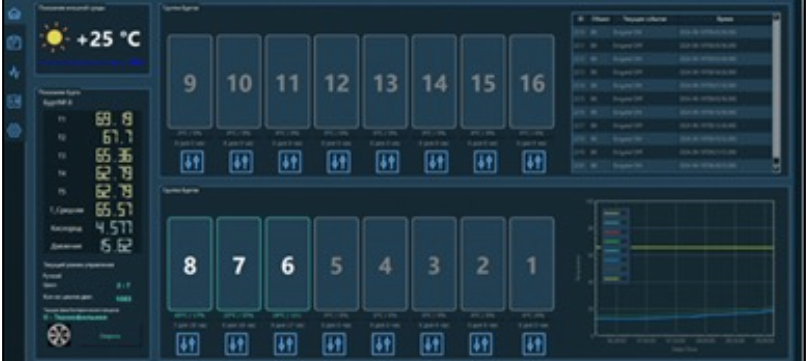

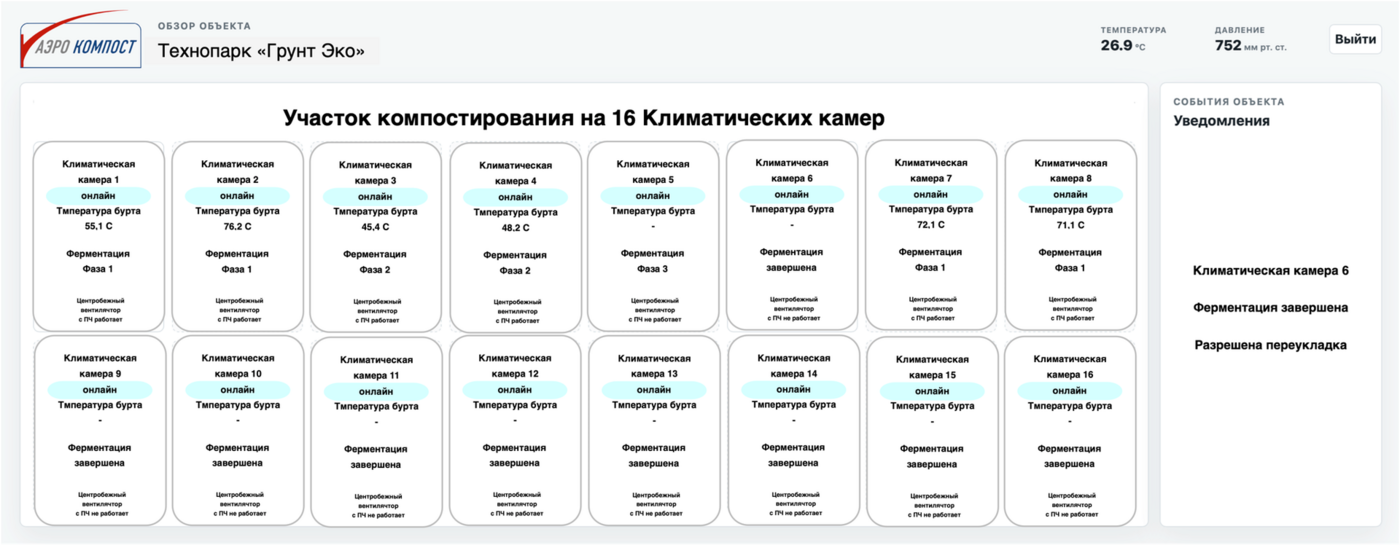

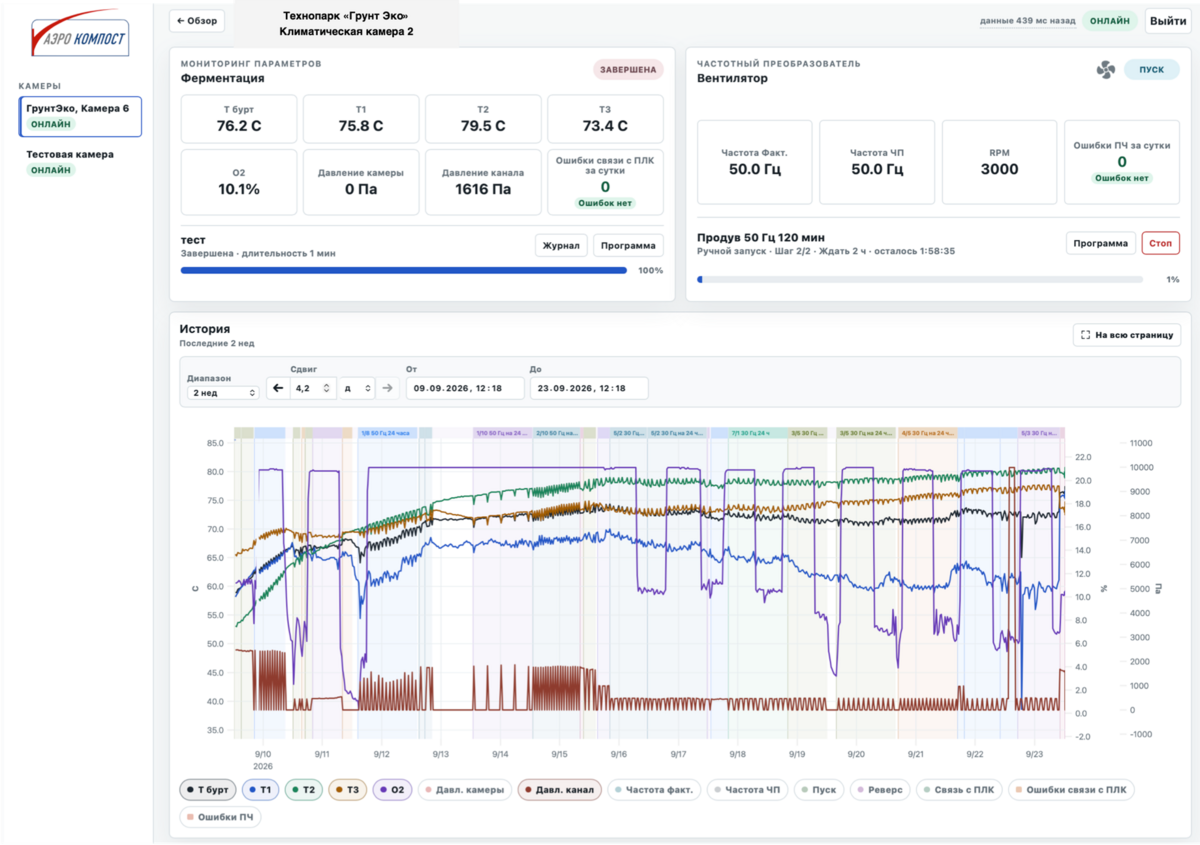

ПО «АЭРОКОМПОСТ» — программная часть программно-аппаратного комплекса (ПАК) «АЭРОКОМПОСТ». Программа получает данные ПЛК климатических камер, отображает параметры и предупреждения, хранит историю и управляет вентиляторами системы нагнетания воздуха через программы частотного преобразователя (ПЧ) и рецепты компостирования.
Серверная часть работает на вычислительном узле ПАК в блоке коммутации. Оператор открывает веб-интерфейс в браузере компьютера автоматизированного рабочего места (АРМ) оператора. Удалённый доступ, если он включён в поставку, организуется облачными средствами.
Документы описывают ПО «АЭРОКОМПОСТ», которое используется для мониторинга климатических камер и управления режимами компостирования. Программа позволяет наблюдать за показаниями датчиков и состоянием оборудования, просматривать историю измерений, настраивать программы вентилятора и запускать фазы рецептов компостирования. Рецепт компостирования — программный план; в технических условиях он называется «рецептом ферментации».
Документация описывает возможности и условия работы ПО, установку и обслуживание, а также работу оператора и администратора в веб-интерфейсе.
Назначение и возможности программы, требования к окружению, установка, первый вход, лицензирование, обновление и техническая поддержка.
Просмотр состояния камер и истории измерений, запуск и остановка программ вентилятора, запуск фаз рецептов, выгрузка CSV и действия при нештатных ситуациях.
Настройка объекта и камер, управление пользователями и лицензией, создание программ вентилятора и рецептов. Для администратора объекта и облачного администратора.
Техническая поддержка: ppugtech@mail.ru.
ТАРИФНАЯ ПОЛИТИКА на использование программного обеспечения программно-аппаратного комплекса «АЭРОКОМПОСТ»

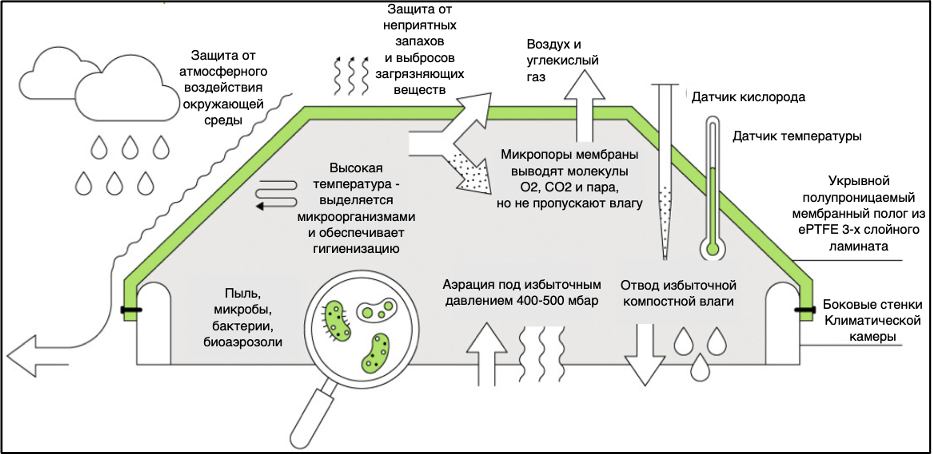

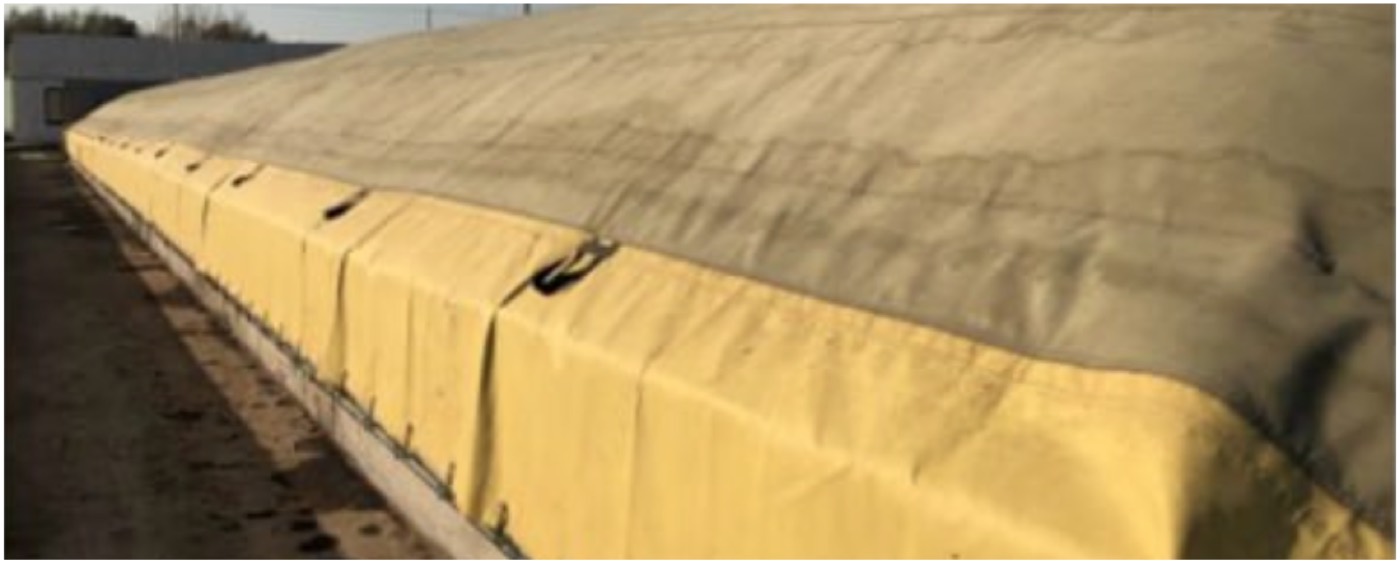

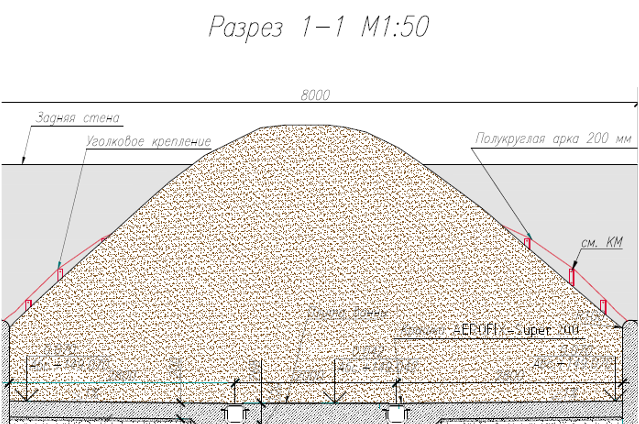

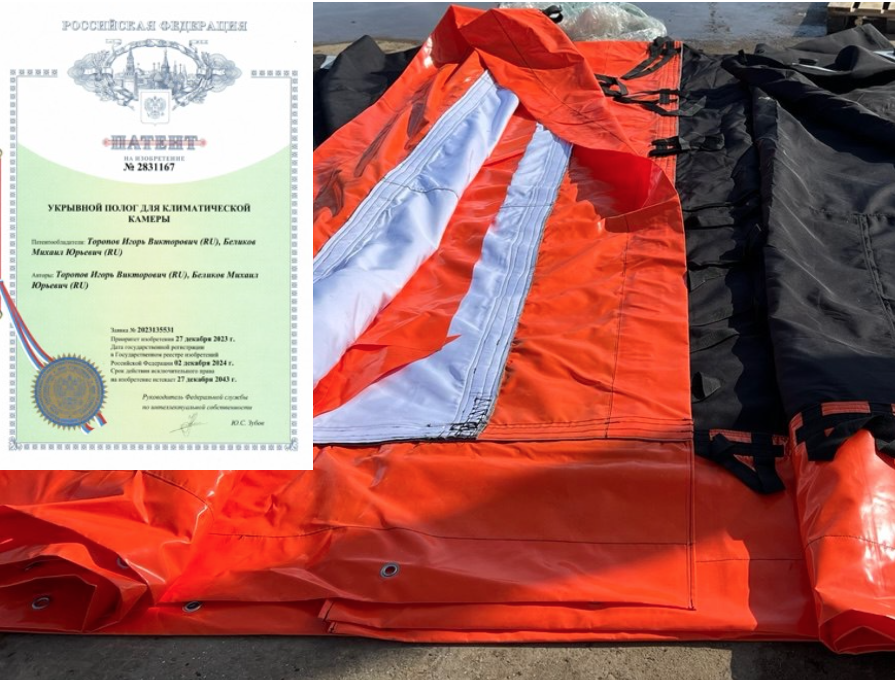

Укрывной мембранный полог для климатической камеры© имеет конструкцию и эксплуатационные характеристики, обеспечивающие: надежное укрытие бурта с предотвращением негативных выбросов и сбросов вредных веществ в окружающую среду, с поддержанием необходимого для аэробного биотермического компостирования избыточного давления воздуха, нагнетаемого в Климатическую камеру.
Рабочая часть Укрывного мембранного полога для климатической камеры © выполнена из 3-х слойного ламината с ePTFE полупроницаемой мембраной (Ø пор порядка 0,2 мкм), имеет защиту от воздействия UV-излучения, от агрессивной среды химических веществ, содержащих кислоты и щелочи, обладает олеофобными свойствами по отношению к масло и жиросодержащим компонентам компостной смеси. Снабжена технологическими люками для установки зондов контрольно-измерительного оборудования.
Силовая часть полога имеет специальные конструктивные и крепежные элементы, снимающие нагрузки с мембранной части и обеспечивающие его развертывание в автоматизированном и ручном режимах, а также предотвращающие самопроизвольное раскрытие полога в условиях изменения объема компостируемого материала.
| Рекомендуемый мембранный материал | |
|---|---|
| Слои ламината | Ткань «Оксфорд» + мембрана ePTFE + ткань «Оксфорд» |
| Воздухопроницаемость при 500 Па | 20–45 л/(м²·с) |
| Поверхностная плотность | 500 ± 50 г/м² |
| Паропроницаемость | 5 000–7 000 г/(м²·24 ч) |
| Водонепроницаемость | ≥ 100 кПа |
| Прочность на разрыв по основе и утку | ≥ 2 000 Н |
| Прочность на продавливание | ≥ 100 Н |

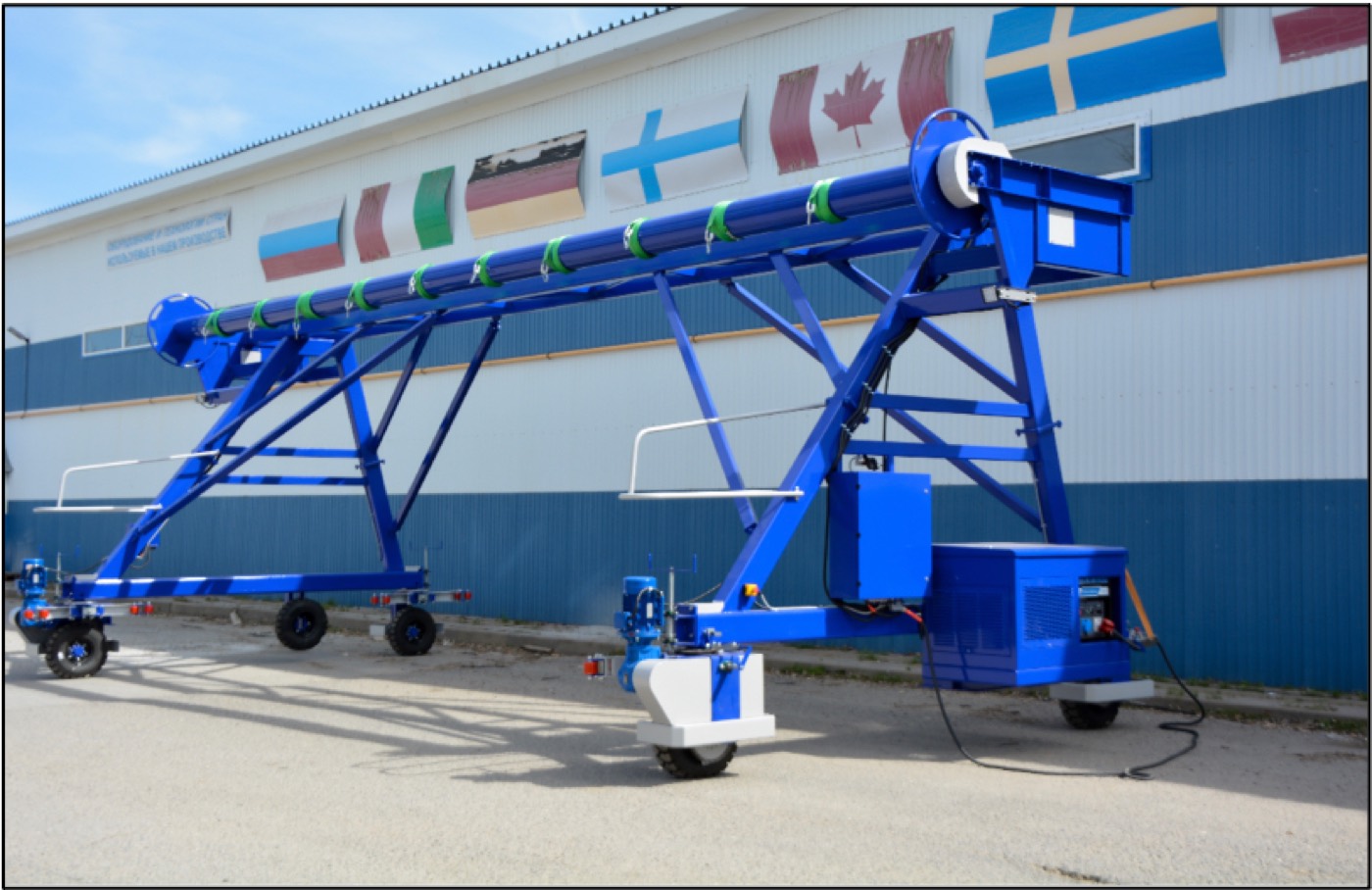

Снижает трудозатраты и увеличивает сроки эксплуатации укрывных мембранных пологов.
| Характеристики спецтехники | |
|---|---|
| Размер: | 3800×12200×3800 мм |
| Межосевое расстояние колес: | 9 300 мм |
| Размер наматываемого полотна полога: | 10700 мм |
| Вес полога не более: | 600 кг |
| Силовая установка: | Гидравлическая |
| Двигатель мощностью от 10 кВт: | Дизельный |
| Электропривод колеса: | 2 колеса |
| Привод намоточного вала рулона укрывного полога: | Электропривод |
| Механическое вращение колес: | 4 шт. |
Компост из органических отходов, в зависимости от качества исходного сырья, возможно изготовить четырех марок:
используется для выращивания основных сельскохозяйственных культур в садоводстве в качестве удобрений, а также в производстве искусственных почвоподобных субстратов, почвогрунтов и питательных грунтов для закрытого грунта
используется для выращивания основных сельскохозяйственных культур, в качестве удобрений, а также для изготовления искусственных почвоподобных субстратов, почвогрунтов и питательных грунтов для открытого грунта
используется для выращивания технических сельскохозяйственных культур (зерновые, кормовые, технические), в лесном хозяйстве, лесопарковом и цветоводческом хозяйствах, для благоустройства и озеленения территорий
используется в качестве технических компостов и почвогрунтов для технической рекультивации нарушенных земель и послойной изоляции отходов при их захоронении на полигонах

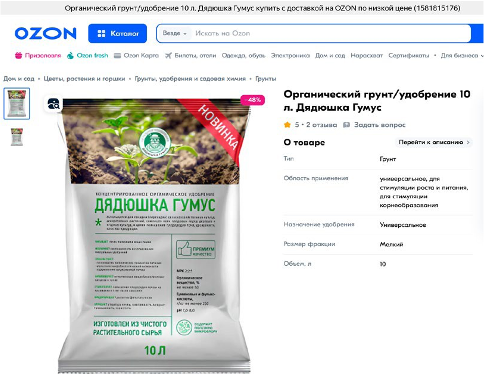

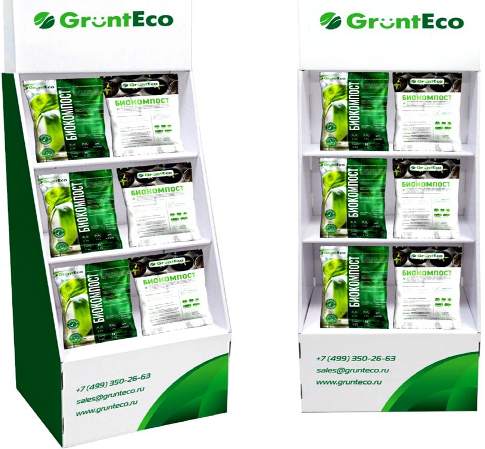

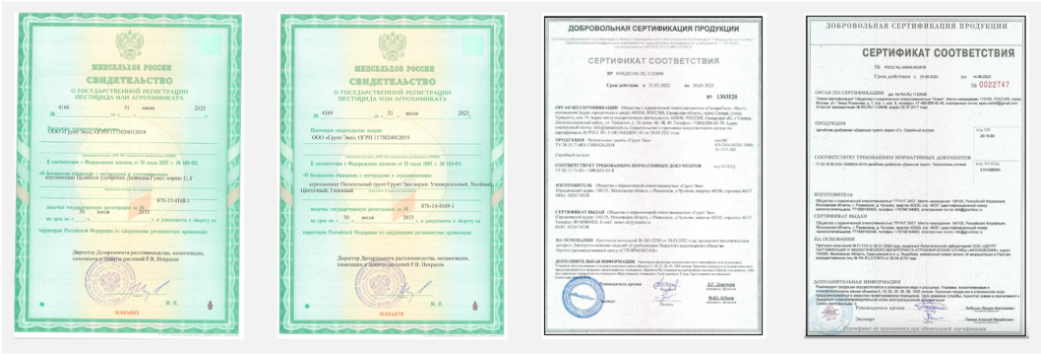

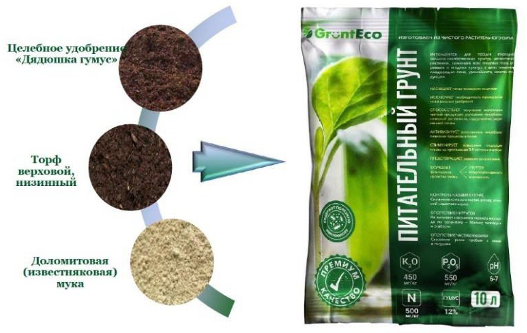

Продукция, полученная с применением технологии из компостов марки «С»: «Целебное удобрение «Дядюшка Гумус» и «Грунт питательный» завода «Грунт Эко» имеет сертификаты качества, зарегистрирована в Минсельхозе в качестве агрохимикатов и экспортируется в страны Персидского залива
Динамичный живой материал, насыщенный почвенными микроорганизмами
Высокоэффективное, экологически чистое, сбалансированное по питательным веществам органическое удобрение
Стимулирует ускоренный рост и развитие культурных растений
Повышает устойчивость растений к неблагоприятным факторам воздействия и сопротивляемость к заболеваниям
Продукция реализуется через Маркетплейсы, оптовые и розничные торговые сети
Продукция соответствует требованиям Основных Директив MOCCaE № 784 и №801 от 2015г.
Гумусовые вещества, обеспечивающие пролонгированное действие питательных веществ в течение всего срока вегетации растений (экономия на дополнительной подкормке растений).
Полезная почвенная микробиота, обеспечивающая защиту растений от заболеваний, вызванных фитопатогенами (экономия на средствах защиты).
За счет структуры удобрения обеспечивается удержание влаги

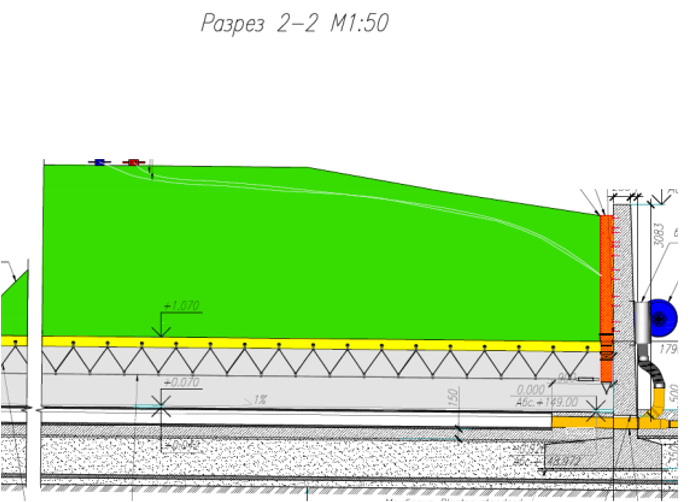

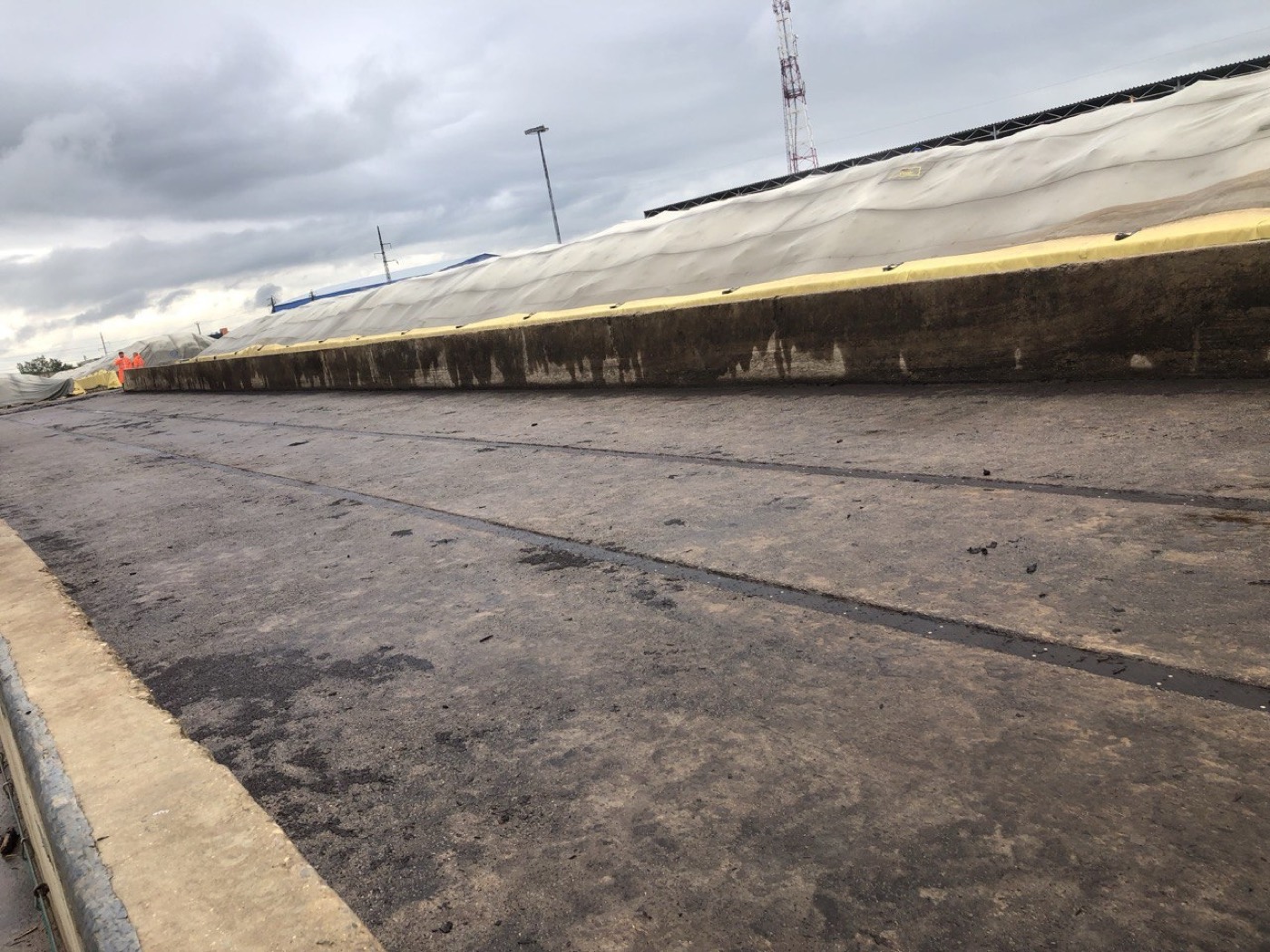

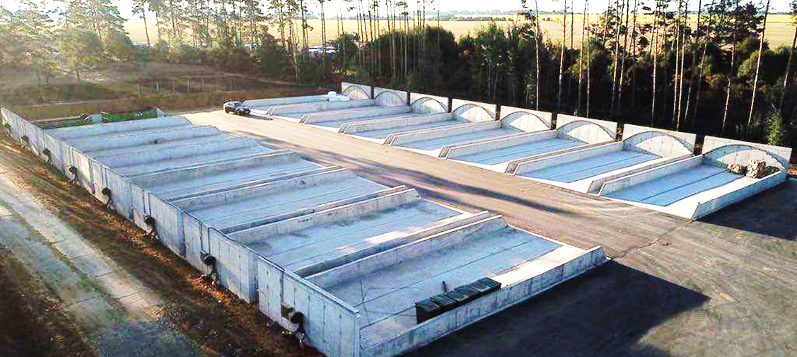

Ванны климатических камер выполняются в виде железобетонных сооружений, способных выдержать работу строительной техники, например, фронтального погрузчика с ковшом 3-5м3, класс нагрузки D400.
Применяются для предприятий большой мощности, отличаются высокой производительностью

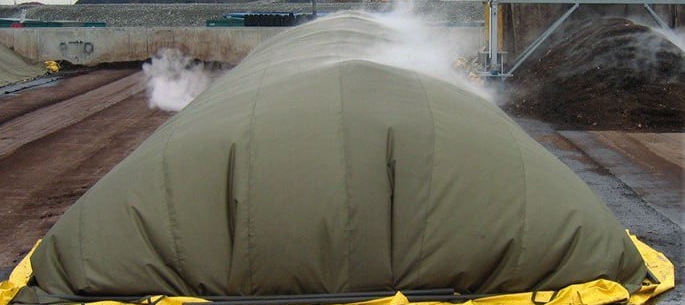

Устройство климатических камер на временных технологических площадках допускается без выполнения железобетонных конструкций ванн, для них достаточно уплотненной грунтовой поверхности отсекающей проникновение излишков компостной влаги в почву.
Возможно применение модульных, блочных железобетонных конструкций. Модульные железобетонные конструкции имеют сборно-разборное исполнение. Оптимально для применения в стесненных условиях, в том числе в дорожном строительстве при озеленении
Модернизация технологического оборудования «Грунт Эко»® с полным импортозамещением оборудования и программного обеспечения, что позволило получить на продукцию сертификаты качества и государственную регистрацию в Минсельхозе России в качестве агрохимикатов, а также начать экспортные поставки в страны Персидского залива
Московская область, г. Раменское, д. Чулково

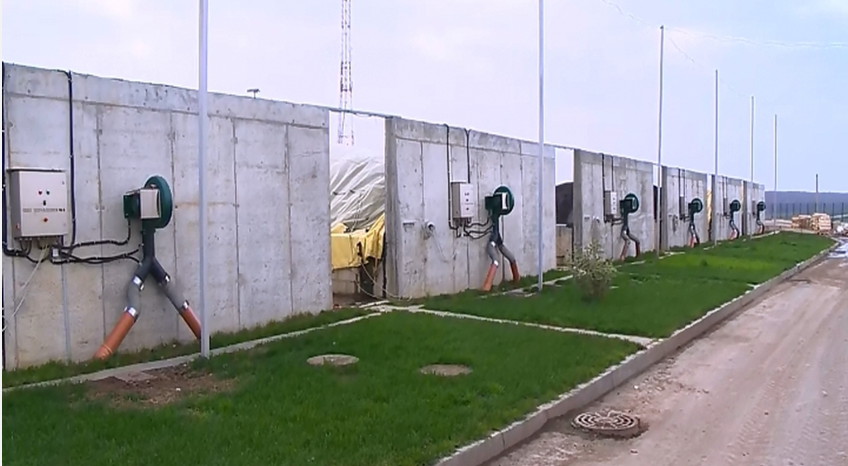

Завод «Грунт Эко»

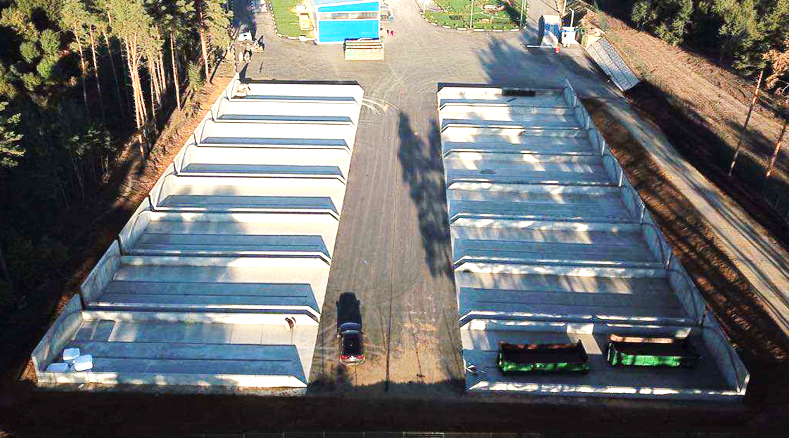

Модернизация технологического оборудования «СПМК Сплендер» с полным импортозамещением оборудования и программного обеспечения. Объект используется для утилизации иловых осадков АО «Мосводоканал» с производством почвогрунтов для дорожного строительства
Московская область, г.п. Серебряные Пруды,
СМПК «Сплендер», Полигон ТКО
Оборудование камер и общие средства управления участком:
ПО «АЭРОКОМПОСТ» обеспечивает мониторинг климатических камер, обработку и хранение данных, исполнение программ вентилятора и рецептов компостирования. Параметры процесса и критерии готовности материала устанавливает технологический регламент.
Укрывные пологи
для климатических камер
Разработка технологических решений по поставке технологического оборудования аэробного биотермического компостирования под укрывным мембранным пологом для климатической камеры под задачи заказчика с учетом необходимых производственных мощностей
Сопровождение предпроектных и проектных работ, в том числе, с предоставлением типовых технологических, конструкторских и архитектурных решений для производственных участков компостирования органосодержащего сырья
Поставка технологического оборудования комплексами и отдельными системами
Сопровождение строительных работ
Шефмонтаж технологического оборудования
Пусконаладка и выпуск тестовой партии продукции
Абонентское сопровождение действующих производств (опция)
Листайте таблицу влево-вправо
| Виды технологических решений | Виды компостирования | |||||
|---|---|---|---|---|---|---|
| Показатели | Аэробное | Анаэробное | ||||
| Полевое компостирование | Тоннельное компостирование | Компостирование в закрытом корпусе в буртах | Компостирование в Климатической камере (в ваннах/под полупроницаемой мембраной) | Компостирование в биобарабанах | Сбраживание в метантенках | |
| Вид сооружений | Не капитальное | Капитальное | Капитальное | Не капитальное / Капитальное | Капитальное | Капитальное |
| Продолжительность процесса, дней | 30–180 | 28 | 29–34 | 42 | 60 | 18–22 |
| Наличие автоматизации процесса, есть/нет | Нет | Есть | Есть | Есть | Есть | Есть |
| Технико-экономические показатели по ГОСТ Р 70718-2023 | ||||||
| 1. Объём поступающих отходов, т/год | Нет данных | от 50 000 | от 150 000 | от 30 000 | Нет данных | от 50 000 |
| 2. Количество часов работы оборудования в сутки | Нет данных | 24 | 24 | 24 | Нет данных | 24 |
| 3. Количество рабочих недель оборудования в год | Нет данных | 52 | 52 | 52 | Нет данных | 52 |
| 4. Потребляемая электроэнергия при утилизации ТКО, кВт | Нет данных | 1269,5 | 130 | 55 | Нет данных | до 1000 |
| 5. Производительность, т/нед | Нет данных | 961,54 | 2884,62 | 576,92 | Нет данных | 961,54 |
| 6. Количество персонала, чел. в смену | Нет данных | 9 | 8 | 4 | Нет данных | 4 |
| 7. Общая площадь технологического объекта, кв.м | Нет данных | 13 000 | 15 000 | 4 500 | Нет данных | 10 000 |
Листайте таблицу влево-вправо
| Виды технических решений | Виды компостирования | ||||||
|---|---|---|---|---|---|---|---|
| Показатели | Аэробное | Анаэробное | |||||
| Полевое компостирование | Тоннельное компостирование | Компостирование в закрытом корпусе в буртах | Компостирование в Климатической камере (в ваннах/под полупроницаемой мембраной) | Компостирование в биобарабанах | Сбраживание в метантенках | ||
| Экологические показатели | |||||||
| 1. | Выбросы загрязняющих веществ. ПДК рабочей зоны. | Выше ПДК | Не превышают | Выше ПДК | Не превышают | Не превышают | Не превышают |
| 2. | Выбросы загрязняющих веществ. ПДК на границе СЗЗ | Выше ПДК | Не превышают | Не превышают | Не превышают | Не превышают | Не превышают |
| 3. | Подтвержденные показатели НДТ. Приказ МПР № 579 от 08.09.23 | Нет данных | Метан ≤ 0,3; Аммиак ≤ 0,1 | Метан ≤ 0,3; Аммиак ≤ 0,1 | Метан ≤ 0,3; Аммиак ≤ 0,1 | Метан ≤ 0,3; Аммиак ≤ 0,1 | Нет данных |
| 4. | Подтверждение экологических и агротехнических показателей продукции | Нет данных | Нет данных | Нет данных | Регистрация в Минсельхозе РФ в качестве удобрений и питательного грунта | Нет данных | Нет данных |
